スポット溶接機の電磁障害とは何ですか?

電磁干渉 (EMI) は、あまり注目されないトピックですが、特にスポット溶接機などの産業用機器を扱う場合には非常に重要です。スポット溶接機の定評あるサプライヤーとして、当社は EMI が機械の性能と周囲の電子環境の両方にどのような影響を与えるかを直接目撃してきました。

スポット溶接機は自動車製造から家電製造まで、さまざまな業界で広く使用されています。これらは、接合されるワークピースに高電流の電気パルスを流し、接触点に溶接を形成することによって機能します。この高エネルギー、短時間の電気動作が、これらの機械に関連する電磁干渉問題の根本原因です。

スポット溶接機における電磁干渉の原因

スポット溶接機における EMI の主な原因は、大電流の急速なスイッチングです。溶接が始まると、溶接電極に突然大電流が流れます。この電流の急速な変化 (di/dt) により、アンペールの法則に従って溶接回路の周囲に磁場が発生します。磁場の突然の大幅な変化により、周囲の導電性材料や近くの電気回路に電場が誘導されます。

さらに、溶接プロセス中に発生する電気アークも EMI の原因となります。これらのアークは、高度にイオン化されたガスであるプラズマの一種です。プラズマ中の荷電粒子は無秩序に動き、広範囲の周波数にわたって電磁波を放射します。この EMI の周波数スペクトルは、溶接電流、電極材料、溶接環境などのさまざまな要因に応じて、数キロヘルツから数ギガヘルツまで及ぶことがあります。

電磁干渉の影響

溶接機自体について

スポット溶接機によって発生する EMI は、その内部電子機器に悪影響を与える可能性があります。最新のスポット溶接機には、さまざまな制御システム、センサー、通信インターフェイスが装備されています。高周波電磁波はこれらの敏感な回路に結合し、誤動作や不正確な測定値を引き起こす可能性があります。たとえば、制御システムがセンサーからの信号を誤って解釈し、溶接の品質が不安定になる可能性があります。場合によっては、干渉によって電子コンポーネントが損傷し、高額な修理やダウンタイムが発生する可能性もあります。

周辺機器について

産業環境では、スポット溶接機は、プログラマブル ロジック コントローラー (PLC)、周波数変換器、コンピューター制御システムなどの他の電子機器と一緒に設置されることがよくあります。溶接機からの EMI は、これらの隣接するデバイスの通常の動作に干渉する可能性があります。たとえば、PLC で通信エラーが発生し、誤った自動化シーケンスが発生する可能性があります。周波数コンバータの場合、干渉によりモーターの通常の動作が妨げられ、振動、速度の変動、さらにはモーターの故障が発生する可能性があります。

電力システムについて

スポット溶接機の高電流パルスも、電力システムに重大な障害を引き起こす可能性があります。これらのパルスは電圧の低下やちらつきを引き起こす可能性があり、同じ電力網に接続されている他の機器に影響を与える可能性があります。さらに、溶接機の非線形負荷によって生成される高調波電流は電気波形を歪める可能性があり、配電システムの損失が増加し、変圧器やその他の電力処理装置に損傷を与える可能性があります。

電磁干渉の軽減

シールド

EMI を低減する最も効果的な方法の 1 つは、シールドを使用することです。溶接機は、ファラデー ケージとして機能する金属キャビネット内に収めることができます。導電性金属は電磁波を吸収して方向を変え、キャビネットの外への電磁波の放射を防ぎます。マシン内部では、敏感なコンポーネントを個別にシールドして、内部 EMI 源から保護することもできます。

フィルタリング

スポット溶接機の電源入出力回路に電磁フィルタを取り付けることができます。これらのフィルタは、必須の低周波電力信号を通過させながら、EMI の高周波成分をブロックまたは減衰するように設計されています。干渉の特定の周波数範囲に応じて、コンデンサ - インダクタ (LC) フィルタやフェライト ビーズ フィルタなど、さまざまなタイプのフィルタを使用できます。

接地

EMIを最小限に抑えるには、適切な接地が重要です。適切な接地システムは、電磁電流が安全に地面に流れるための低インピーダンス経路を提供します。フレーム、電極、コントロール パネルを含む溶接機のすべての金属部品が効果的に接地されていることを確認することで、EMI が問題を引き起こす可能性を大幅に減らすことができます。

製品選択への影響

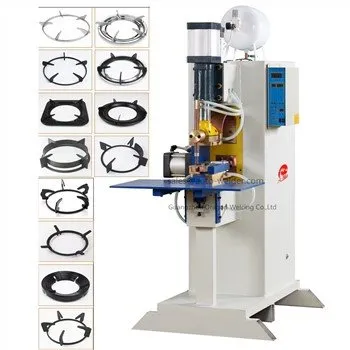

スポット溶接機のサプライヤーとして、当社は低 EMI レベルの機械を提供することの重要性を理解しています。私たちのガスストーブスポット溶接機電磁干渉を最小限に抑えるために、高度なシールドおよびフィルタリング技術を使用して設計されています。これにより、他の機密機器が存在する環境でも、中断を引き起こすことなく使用できることが保証されます。

同様に、私たちのマルチヘッドスポット溶接機厳格な EMI 規格を満たすように設計されています。複数の溶接ヘッドが同時に動作する場合、溶接プロセスの安定性と精度を維持し、近くのデバイスとの干渉を避けるために電磁放射を制御することがさらに重要になります。

私たちのCNCスポット溶接機これは、EMI 削減に対する当社の取り組みのもう 1 つの例です。この機械のコンピューター数値制御システムは、電磁干渉に対して非常に敏感です。包括的な EMI 軽減対策を実施することで、溶接機が高精度かつ信頼性をもって動作できることを保証します。

結論

結論として、電磁干渉はスポット溶接機を使用する際の重要な考慮事項です。 EMI の発生源、影響、軽減方法を理解することは、溶接機の適切な動作と周囲の電子機器の保護の両方にとって不可欠です。信頼できるスポット溶接機のサプライヤーとして、当社は低EMI特性を備えた高品質の製品を提供することに専念しています。信頼性の高い性能と最小限の電磁干渉を備えたスポット溶接機を市場にてお求めの場合は、ぜひ調達についてご相談ください。当社の専門家チームは、お客様の特定のニーズに最適なマシンの選択をお手伝いいたします。

参考文献

1. ポール、クレイトン R.「電磁両立性入門」。ワイリー、2006 年。
2. オット、ヘンリー W.「電磁両立性工学」。ワイリー - インターサイエンス、2009 年。
3. ツェン、クオ・シュン、タイ・ウェイ・ファン。 「スポット溶接機における電磁干渉と互換性」電気工学および技術ジャーナル、Vol. 13、第 2 号、2018 年。
